Прицеп для транспортировки бетонораспределителя серии «БАРРАКУДА»

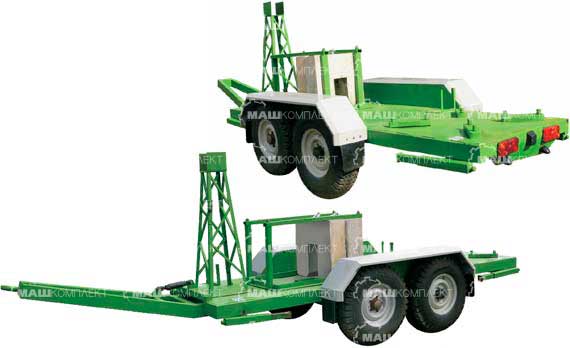

Для транспортировки бетонораспределителя серии «БАРРАКУДА» предлагается специальный двухосный прицеп серии ПТС.
Прицеп состоит из жёсткой рамы, надёжного дышла с петлей, платформы, на которой смонтированы кронштейны и устройства для крепления узлов бетонораспределителя, а также: торсионов, резино-жгутовой подвески, колёс, колёсных защитных щитков (крыльев), регулируемых опорных стоек, надёжной тормозной системы и приборов электрооборудования.
Рама прицепа сварная, состоит из четырёх лонжиронов и нескольких поперечин. На раме также имеются кронштейны для крепления подвески.
Дышло сварное с петлёй крепится к раме с помощью пальцев и имеет возможность регулировки по высоте в зависимости от высоты тягово-сцепного устройства тягача. Неразборная V-образная конструкция дышла, соединяющая балки рамы с тягово-сцепным устройством, служит для передачи тягового усилия от тягача к прицепу. На дышле установлено поворотное сцепное кольцо для соединения с тягачом.
Подвеска прицепа независимая с резиново-жгутовым торсионом, на полуоси которого установлены ступицы колес автомобиля «УАЗ».
Тормозной механизм колёс барабанный, унифицирован с задним тормозным механизмом УАЗ-469.
Прицеп оборудуется задними комбинированными фонарями и фонарями освещения номерного знака, которые устанавливаются на консольном кронштейне в задней части платформы. Задние комбинированные фонари включаются одновременно с фонарями автомобиля. Подключение прицепа к сети автомобиля производится с помощью соответствующего штекера.
Шасси двухосных прицепов серии ПТС предназначены для перевозки на них строительного оборудования массой до 2750 кг. Шасси буксируются на сцепке тягачами с собственной массой не менее 4500 кг по дорогам общего назначения и пересеченной местности.
Шасси прицепов рассчитаны на эксплуатацию при температуре окружающего воздуха от плюс 45°С до минус 30°С и относительной влажности воздуха до 98% при температуре воздуха 25°С.
Отличительной особенностью прицепа является возможность транспортировки по дорогам общего пользования. Максимальная скорость движения 40 км/ч.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Масса перевозимого груза, кг | 3500 |
Масса снаряженного прицепа, кг | 1000 |
Полная масса прицепа, кг | 4500 |
Нагрузка на ось, кг | 2215 |
Нагрузка на тележку, кг | 4430 |
Нагрузка на сцепное устройство, кг | 70 |
Максимальная скорость тягача с прицепом, км/ч | 40 |
Габаритные размеры (L×B×H), мм | 5200×2500×1470 |
Колея колес, мм | 1700 |
Дорожный просвет, мм | 420 |
Шины, тип, размер | дорожные 225/75 R16 |
Давление в шине, атм | 2,5 |
Тормоза | механические, барабанные, пневмогидравлический привод |
Электрооборудование, В | однопроводное, 24 В |
Подвеска | независимая торсионная |
